18 Apêndice

18.1 Tabelas DMX

18.1.1 Câmeras

As câmeras oferecem dois modos DMX. Os modos Standard e Extended. A diferença entre eles está nos dois últimos canais que permitem o controle da filtragem atual e da cena de visualização da câmera.

Standard Extended Função Intervalos DMX Nota
1 1 Catálogo 0 - não usada
1-255 - Catálogo de 1 até 255
2 2 Posição da câmera 0 - não usada
1-255 - Posição de câmera de 1 até 255
3 3 Tempo Tempo de transição em centésimos de segundos,
de 0 a 655,35 segundos
4 4 Tempo ajuste fino
5 5 Suavidade 0% até 100%
6 6 Suavidade ajuste fino
7 7 Curvatura 0% até 100%
8 8 Curvatura ajuste fino
9 9 Ambiente 0% até 100%
10 10 Ambiente ajuste fino
11 11 Exposição -3EV até +3EV
12 12 Exposição ajuste fino
13 13 Filtro 0 - não usada
1-255 - Filtros de 1 até 255		 (2)
14 14 Cena 0 - não usada
1-255 - Filtros de 1 até 255		 (3)

Os seguintes dois modos Legacy 16-Bit Standard e Legacy 16-Bit Extended estavam presentes antes do Capture 2022.

Legacy 16-Bit,
Standard		 Legacy 16-Bit,
Extended		 Função Intervalos DMX Nota
1 1 X -50m até +50m (1)
2 2 X Fino
3 3 Y -50m até +50m (1)
4 4 Y Fino
5 5 Z -50m até +50m (1)
6 6 Z Fino
7 7 Pan -180° ate +180° (1)
8 8 Pan Fino
9 9 Tilt -180° até +180° (1)
10 10 Tilt Fino
11 11 Passo -180° até +180° (1)
12 12 Passo Fino
13 13 Campo de Visão Vertical 5° até 90° (1)
14 14 Campo de Visão Vertical Fino
15 15 Ambiente 0% até 100%
16 16 Ambiente Fino
17 17 Exposição -3EV até +3EV
18 18 Exposição Fina
19 Filtragem 0 - 3, Filtragem 1
4 - 7, Filtragem 2
…
248 - 251, Filtragem 63
252 - 255, Filtragem 64		 (2)
20 Cena 0 - 3, Cena 1
4 - 7, Cena 2
…
248 - 251, Cena 63
252 - 255, Cena 64		 (3)

Os seguintes dois modos Standard e Extended, estavam presentes antes do Capture 2020.

Legacy 8-Bit,
Standard		 Legacy 8-Bit,
Extended		 Função Intervalos DMX Nota
1 1 X -50m até +50m (1)
2 2 X Fino
3 3 Y -50m até +50m (1)
4 4 Y Fino
5 5 Z -50m até +50m (1)
6 6 Z Fino
7 7 Pan -180° até +180° (1)
8 8 Pan Fino
9 9 Tilt -180° até +180° (1)
10 10 Tilt Fino
11 11 Passo -180° até +180° (1)
12 12 Passo Fino
13 13 (não usado)
14 14 Ambiente 0% até 100%
15 15 Iluminação 0% até 100%
16 16 (não usado)
17 Filtragem 0 - 3, Ajuste de Camada 1
4 - 7, Ajuste de Camada 2
…
248 - 251, Ajuste de Camada 63
252 - 255, Ajuste de Camada 64		 (2)
18 Cena 0 - 3, Cena 1
4 - 7, Cena 2
…
248 - 251, Cena 63
252 - 255, Cena 64		 (3)
  1. Pode ser substituído pelo usuário no Capture.
  2. A designação dos filtros do projeto para os valores é feita pelo usuário no Capture.
  3. A designação das cenas do projeto para os valores é feita pelo usuário no Capture.

18.1.2 Caixas de Fumaça

Standard Função Intervalos DMX
1 Densidade 0% até 100%
2 Densidade Fina
3 Variação 0% até 100%
4 Variação Fina

18.1.3 Reprodutores de mídia

Standard Função Intervalos DMX
1 Controle 0 - 7, Pausar
8 - 15, Tocar
16 - 23, Repetir (Tocar novamente do início)
24 - 31, Parar
(32 - 255, Não usado)
2 Seleção 0 - 31, Reprodutor de vídeo 1
32 - 63, Reprodutor de vídeo 2
64 - 95, Reprodutor de vídeo 3
96 - 127, Reprodutor de vídeo 4
128 - 159, Reprodutor de vídeo 5
160 - 191, Reprodutor de vídeo 6
192 - 223, Reprodutor de vídeo 7
224 - 255, Reprodutor de vídeo 8

18.1.4 Movimentadores DMX

16-bit XYZ Função Intervalos DMX Nota
1 X 0% até 100% (1)
2 X Fino
3 Y 0% até 100% (1)
4 Y Fino
5 Z 0% até 100% (1)
6 Z Fino
8-bit XYZ Função Intervalos DMX Nota
1 X 0% até 100% (1)
2 Y 0% até 100% (1)
3 Z 0% até 100% (1)
16-bit X Função Intervalos DMX Nota
1 X 0% até 100% (1)
2 X Fino
8-bit X Função Intervalos DMX Nota
1 X 0% até 100% (1)
16-bit Y Função Intervalos DMX Nota
1 Y 0% até 100% (1)
2 Y Fino
8-bit Y Função Intervalos DMX Nota
1 Y 0% até 100% (1)
16-bit Z Função Intervalos DMX Nota
1 Z 0% até 100% (1)
2 Z Fino
8-bit Z Função Intervalos DMX Nota
1 Z 0% até 100% (1)
  1. Os intervalos são definidos no Capture em termos de metros ou pés.

18.1.5 Rotadores DMX

Alpha 16-bit Função Intervalos DMX Nota
1 Alfa 0% até 100% (1)
2 Alfa Fino
Alpha 8-bit Função Intervalos DMX Nota
1 Alfa 0% até 100% (1)
Alpha & Speed 16-bit Função Intervalos DMX Nota
1 Alfa 0% até 100% (2)
2 Alfa Fino
3 Velocidade 0 - 2559, 0% até 100%
2560 - 33791, Reverso contínuo, do rápido para o lento
33792 - 34303, Parado
34304 – 65535, Avanço contínuo, do lento para o rápido
4 Velocidade Fina
Alpha & Speed 8-bit Função Intervalos DMX Nota
1 Alfa 0% até 100% (2)
2 Velocidade 0 - 9, Máximo
10 - 131, Rotação reversa contínua, do rápido para o lento<
132 - 133, Parado
134 - 255, Avanço contínuo de rotação, do lento para o rápido
  1. Os intervalos são definidos no Capture em termos de metros ou pés.
  2. O intervalo é definido no Capture em termos de graus.

18.1.6 Efeitos especiais

Isso inclui jatos de CO2, jatos de chama e jatos d’água. O termo “potência” refere-se à válvula no CO2 e nos jatos de chama ou bomba nos jatos d’água.

Power 8-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
Power & Tilt 8-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Tilt -55° até +55° (1)
Power, Pan & Tilt 8-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pan -180° até +180° (1)
3 Tilt -55° até +55° (1)
Power, Pan, Pan Speed & Tilt 8-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pan -180° até +180° (1)
3 Velocidade de Pan 0 - 9, Máximo
10 - 131, Rotação reversa contínua, do rápido para o lento
132 - 133, Parado
134 - 255, Avanço contínuo de rotação, do lento para o rápido
4 Tilt -55° até +55° (1)
Tilt & Power 8-bit Função Intervalos DMX Nota
1 Tilt -55° até +55° (1)
2 Pressão 0% até 100%
Pan, Tilt & Power 8-bit Função Intervalos DMX Nota
1 Pan -180° até +180° (1)
2 Tilt -55° até +55° (1)
3 Pressão 0% até 100%
Power 16-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pressão Fina
Power & Tilt 16-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pressão Fina
3 Tilt -55° até +55° (1)
4 Tilt Fino
Power, Pan & Tilt 16-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pressão Fina
3 Pan -180° até +180° (1)
4 Pan Fino
5 Tilt -55° até +55° (1)
6 Tilt Fino
Power, Pan, Pan Speed & Tilt 16-bit Função Intervalos DMX Nota
1 Pressão 0% até 100%
2 Pressão Fina
3 Pan -180° até +180° (1)
4 Pan Fino
5 Velocidade de Pan 0 - 2559, Máximo
2560 - 33791, Rotação reversa contínua, do rápido para o lento
33792 - 34303, Parado
34304 - 65535, Avanço contínuo ds rotação, do lento para o rápido
6 Velocidade Fina de Pan
7 Tilt -55° até +55° (1)
8 Tilt Fino
Tilt & Power 16-bit Função Intervalos DMX Nota
1 Tilt -55° até +55° (1)
2 Tilt Fino
3 Pressão 0% até 100%
4 Pressão Fina
Pan, Tilt & Power 16-bit Função Intervalos DMX Nota
1 Pan -180° até +180° (1)
2 Pan Fino
3 Tilt -55° até +55° (1)
4 Tilt Fino
5 Pressão 0% até 100%
6 Pressão Fina
  1. Os intervalos de pan e tilt podem ser definidos no Capture.

18.1.6.1 Controle da válvula do jato d’água

Os jatos d’água têm dois controladores/pontos de patch. O controlador secundário fornece controle da válvula:

Valve Função Intervalos DMX Nota
1 Válvula 0 - 127, Fechado
128 - 255, Aberto

18.2 Guia de Calibração de Pan & Tilt

Para nos ajudar a corrigir a orientação incorreta de um aparelho de cabeça móvel (moving head) da maneira mais correta e eficiente possível, solicitamos que você siga o seguinte Guia:

18.2.1 Antes de começar

Antes de iniciar o procedimento de calibração de pan e tilt, primeiro certifique-se, nas configurações do aparelho de que, nenhuma configuração de inversão de pan e/ou tilt esteja ativa e que nenhuma substituição de tilt por pan ou vice-versa esteja ativa. Certifique-se também de que nenhuma configuração de pan e/ou tilt esteja ativa no controlador DMX que você está usando durante a calibração.

Este Guia pressupõe e exige que o aparelho com o qual você está trabalhando esteja posicionado no chão à sua frente enquanto o observa.

18.2.1.1 Posição do Aparelho

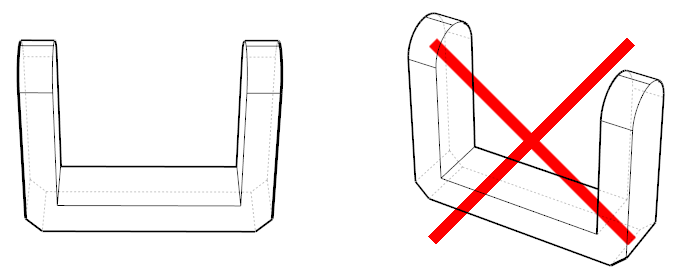

Comece definindo pan e tilt para 50%. Posicione-se com o aparelho de modo que seus ombros fiquem paralelos às hastes, da seguinte forma:

FixtureCalibration-1-YokeAlignment

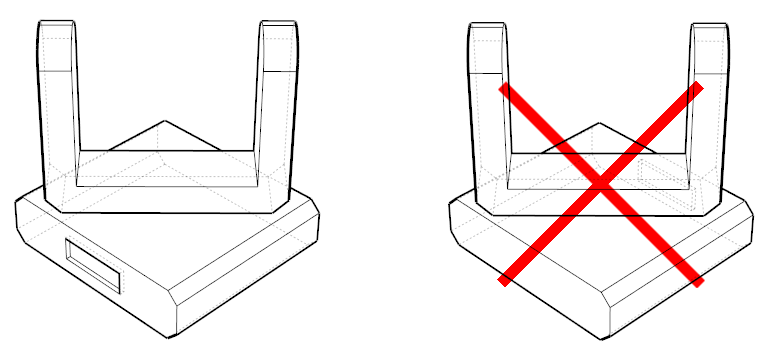

Se neste ponto o display do aparelho estiver voltado para longe de você, posicione-se do outro lado do aparelho ou gire o aparelho 180 graus (em qualquer direção), da seguinte maneira:

FixtureCalibration-2-BaseAlignment

18.2.1.2 Calibração de Pan

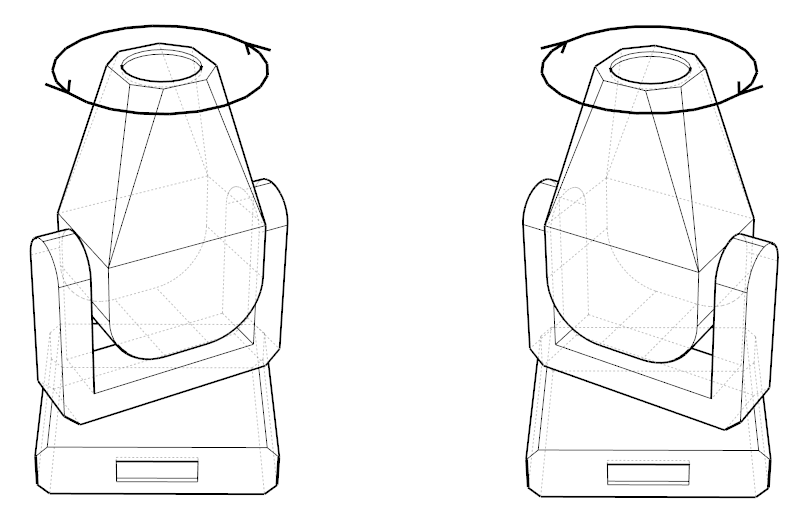

Questão 1 - Agora aumente o pan do aparelho de 50% para 100%. As hastes giram no sentido horário ou anti-horário?

Exemplo abaixo: rotação no sentido anti-horário (imagem à esquerda) e rotação no sentido horário (imagem à direita).

FixtureCalibration-3-PanDirection

Defina o parâmetro de pan do aparelho para 50% novamente.

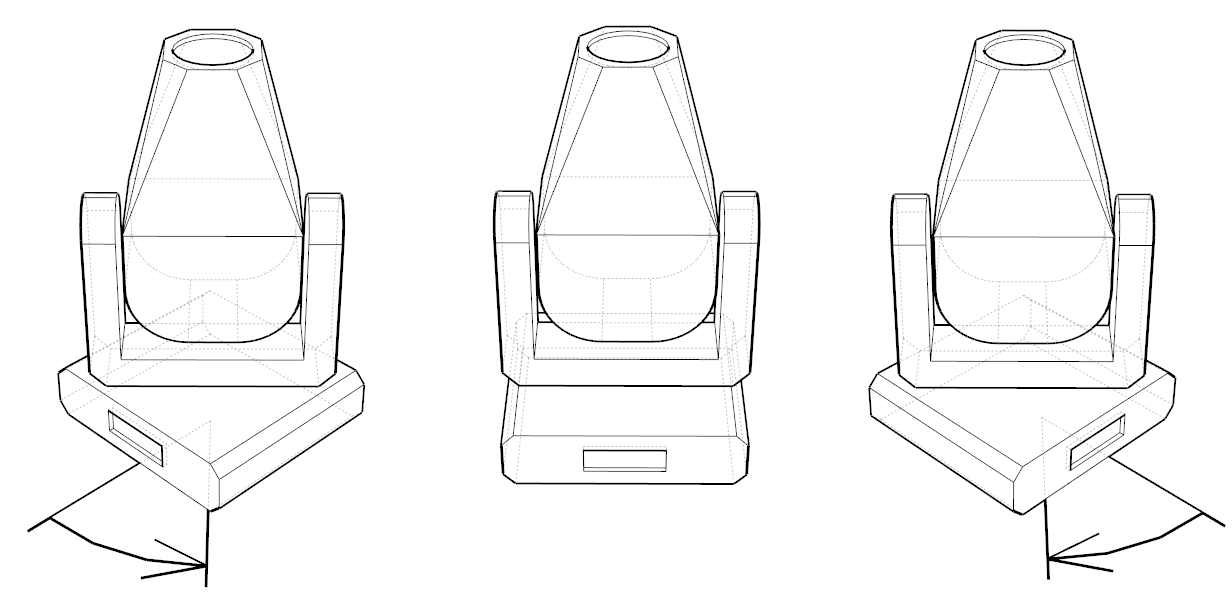

Questão 2 - Quantos graus você precisa girar a base do aparelho para que o display fique voltado para você?

Exemplo abaixo: +45 graus (imagem à esquerda), 0 graus (imagem central) e -45 graus (imagem direita).

FixtureCalibration-4-PanOffset

18.2.1.3 Calibração de Tilt

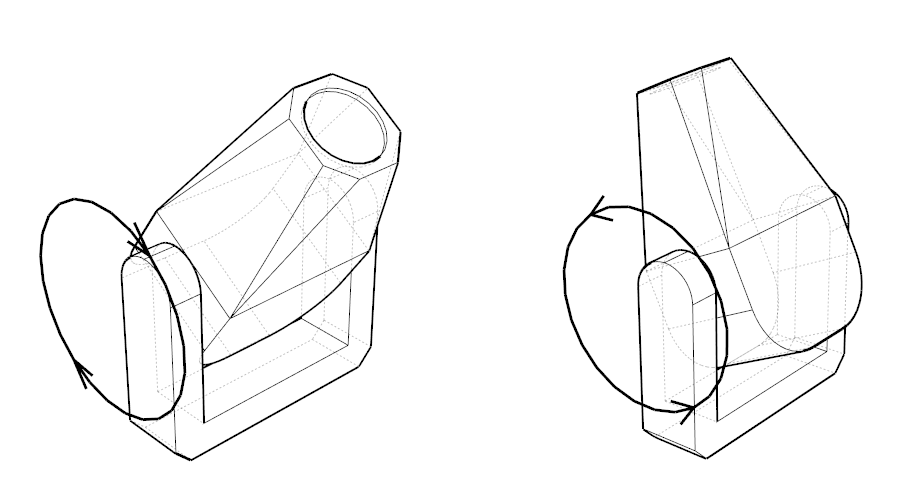

Questão 3 - Agora aumente o parâmetro de tilt de 50% para 100%. A abertura do aparelho se move em sua direção ou para longe de você?

Exemplo abaixo: a abertura se movendo em direção a você (imagem à esquerda) e para longe de você (imagem à direita).

FixtureCalibration-5-TiltDirection

18.3 Protocolos

18.3.1 Conectividade do Console DMX

Tipo do link macOS Windows
Art-Net Ethernet Sim Sim
CITP Ethernet Sim Sim
Compulite VC Ethernet Sim Sim
EntTec DMX USB Pro Mk1 & Mk2 USB Devices Sim Sim
ETC Eos 1 Ethernet/OSC Sim Sim
ETC Net 2 Ethernet Sim Sim
High End Hog 3 & 4 2 Software Driver Sim
MA-Net 2 3 Ethernet Sim
MA-Net 3 4 Software Driver Sim 5 Sim
Streaming ACN Ethernet Sim Sim

^ 1 ^ O endereço IP do console EOS precisa ser inserido em Opções. Seleção de canal bidirecional e feedback de pan/tilt são suportados.

^ 2 ^ Observe que a Hog 4 também oferece suporte à conectividade CITP, que está disponível no macOS.

^ 3 ^ Requer versão 2.9 do software da MA. Para habilitar, use o comando Configure MA-Net.. na Aba Universos.

4 Requer a instalação do software de plug-in para grandMA3 viz-key. Para instalar o software de plug-in grandMA3 viz-key, inicie o Plugin updater na Aba Conectividade da janela Opções e inicie a atualização do software a partir do software grandMA3. Várias versões de plug-in podem ser instaladas simultaneamente, mas a versão selecionada deve corresponder ao seu software grandMA3.

Observe que a maioria dos protocolos tem opções de configuração disponíveis naAba Conectividade da janela Opções.

18.3.2 Outros Protocolos

Propósito macOS Windows
Blacktrax RTTrP Rastreamento Sim Sim
CITP/CAEX Laser Sim Sim
CITP/MSEX Vídeo Sim Sim
Green Hippo HMap 3 Vídeo Sim Sim
Kinesys K2 Rastreamento Sim Sim
LaserAnimation Laser Sim Sim
NewTek NDI Vídeo Sim Sim
Pangolin Beyond Laser Sim Sim
PosiStageNet Rastreamento Sim Sim

18.4 Licenciamento administrativo

É possível instalar e desbloquear um arquivo de chave de licença para todos os usuários de um computador executando Capture a partir da linha de comando com o argumento -installKeyFile. Para que o desbloqueio funcione, o Capture precisa ser capaz de fazer uma chamada http para www.capture.se e o arquivo da chave de licença deve ter sido habilitado para desbloqueio automático.

No Windows, execute Capture.exe -installKeyFile <arquivo de chave> em uma janela de comando ou PowerShell com privilégios administrativos.

No macOS, execute " Capture 2022.app/Contents/MacOS/Capture "-installKeyFile <arquivo de chave> em um terminal com privilégios administrativos.

Em caso de sucesso, o Capture retorna 0. Em caso de falha, o Capture retorna 1 e imprime uma mensagem de erro de linha única na saída padrão.
